Nastavljanje hitrosti utripanja s potenciometrom
Avtor: flip2222221 | Objavljeno: dne 29. oktober 2012, 12:10
  V tem vodiču bomo spoznali kako na Arduino krmilniku uporabljati analogne vhode ter digitalne izhode.


1



Najprej odpremo program in pričnemo pisati ...

Kliknite tukaj, da si ogledate vodič namestitve programa.


2



Začnemo z:

int = <št.pina>;

V mojem primeru:
int LED = 13;

S tem podatkom krmilniku povemo, na katerem "pinu" je povezana določena stvar, v našem primeru LED dioda.



3



Nato spustimo nekaj vrstic in napišemo naslednje:

void setup()
{
  pinMode(LED, OUTPUT);
}

S tem podatkom krmilniku povemo ali je določen pin VHOD(input) ali IZHOD(output).


4



Spet spustimo nekaj vrstic in napišemo:

void loop()
{
  digitalWrite(LED, HIGH);    //vključi led
  delay(1000);                     //počakaj 1s
  digitalWrite(LED, LOW);    //izključi led
  delay(1000);                    // počakaj 1s
}

S tem podatkom krmilniku povemo kaj naj oz. kako naj to počne.

Funkcija loop() se bo izvjajala znova in znova v neskončnost.









5



Sedaj lahko priključite Arduino krmilnik in naložite program.


Nato bi lučka morala enakomerno utripati.

Sedaj bomo dodali še potenciometer za nastavljanje hitrosti utripanja lučke.

V prvi vrstici moramo dodati 2 podatka.


int pot = A5;   //potenciometer je priključen na A5 pin.

in

int val = 0;   //določi začetno vrednost spremenljivke na 0.


6



In še v tretji vrstici malo spremenimo program:


void loop()
{
  val = analogRead(pot);
  digitalWrite(LED, HIGH);    //vključi led
  delay(val);                            //počakaj x sekund
  digitalWrite(LED, LOW);     //izključi led
  delay(val)                             //počakaj x sekund
}

val = analogRead(pot);
S tem podatkom smo krmilniku povedali, da je neznanka val enaka analognemu vhodu.

delay(val);
S tem podatkom smo krmilniku povedali, da je "odmor" odvisen od analognega vhoda.


7

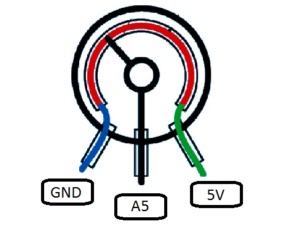

Za konec pa še priključimo potenciometer tako kot kaže shema (glej sliko).
