Vgradnja matične plošče

Delite vsebino na Facebooku
Delite vsebino na Twitterju
  Matična plošča je bistveni element računalnika, na katero se vgradijo vse ostale komponente računalnika. Tokrat bomo spoznali, kako jo namestimo v ohišje.


1



Pred delom vedno izklopite računalnik iz napajanja.

Prav tako bodite pazljivi zaradi statične elektrike. Priporočljivo je, da si okrog zapestja pripnete antistatični trak. V kolikor ga nimate, pa se pred dotikanjem komponent dotaknite kovinskega dela ohišja.

Kot vedno, vgradnjo počnete na lastno odgovornost.





2

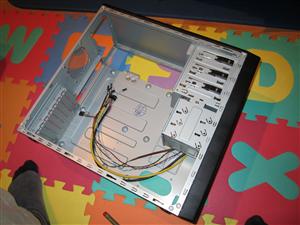

Matično ploščo bomo vgradili v prazno ohišje.

Kot vidite na sliki, vsako ohišje vsebuje že nekaj kablov. Običajno so to kabli, ki povezujejo gumbe, vhode za mikrofon in slušalke ter USB vhode na sprednjem delu ohišja.




3

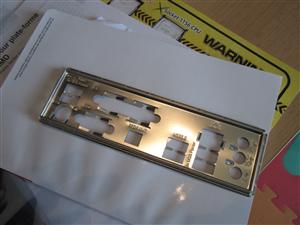

Zraven matične plošče boste vedno dobili tudi zaščitno ploščico, ki ustreza vaši matični plošči.



4

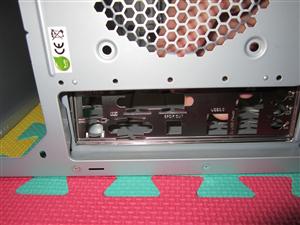

To ploščico sedaj iz notranje strani vstavite v ustrezen prostor na zadnji strani ohišja.






5

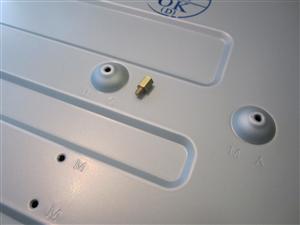

Matična plošča se ne sme dotikati ohišja razen na točno določenih mestih, saj drugače pride do kratkega stika.

Za standardne matične plošče imajo ohišja že pripravljene nekoliko dvignjene dele, ki ustrezajo luknjam na vaši matični plošči, preko katerih boste z vijaki pritrdili matično ploščo.

Pred gradnjo matično ploščo podržite nad ohišjem in poglejte, če se luknje ujemajo z dvignjenimi deli.

V kolikor kakšna luknja ni ustrezna, dobite zraven matične plošče tudi posebne vijake, ki omogočajo pritrditev plošče tudi na druge dele matične plošče.



6

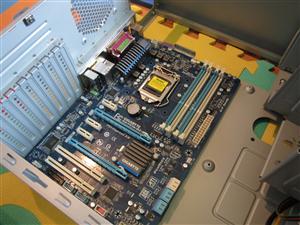

Matično ploščo sedaj previdno položimo v ohišje, tako da je del z vhodi in izhodi ustrezno nameščen v zaščitno ploščico, luknje pa se prilegajo dvignjenim delom na ohišju.





7



Sedaj v luknje vstavimo vijake in matično ploščo pritrdimo na ohišje.



8

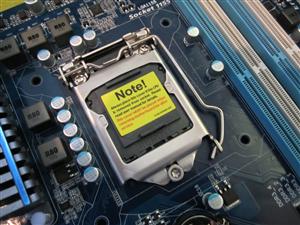

Na tem mestu pride običajno vgradnja procesorja, kar si lahko ogledate v spodnji lekciji



9

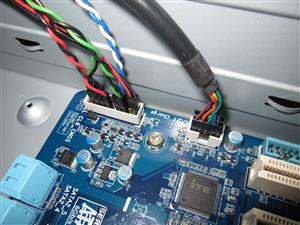

Sedaj na matično ploščo vklopimo še kable, ki so del ohišja.

Na sliki je prikazan vklop kablov do gumbov ter USB priključka na sprednji strani.



10

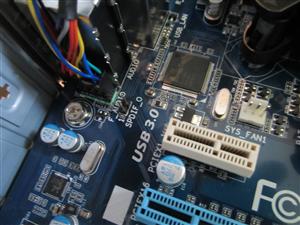

Podobno priklopimo še vhode za mikrofon in zvočnik, ki so prav tako povezani z vhodi na sprednji strani ohišja.



11

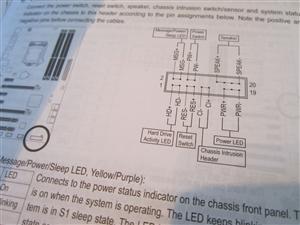

Na žalost se priklop kablov na vsaki matični plošči malenkost razlikuje.

Zato je edini pristop, da odprete navodila vaše matične plošče in točno pogledate, kam in kako se priklopijo kabli.



12

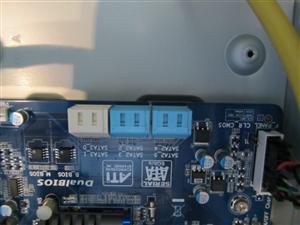

Na tem mestu sedaj običajno priklopimo naprave, kot je priklop trdih diskov na SATA vmesnik.



13



Na koncu tudi priklopimo tudi kable iz napajalnika, ki skrbijo za dovajanje električne energije matični plošči.




14
