Izdelava domačega zvočnika

Delite vsebino na Facebooku
Delite vsebino na Twitterju
  V lekciji vam bom pokazal, kako si lahko naredite domači zvočnik, njegova izdelava je poceni in precej enostavna.


1

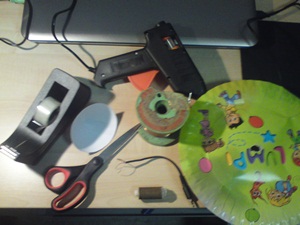

Za izdelavo potrebujete:

  • 1x plastičen ali papirnat krožnik ali kozarček
  • 1x izolirana bakrena žica1x močen magnet valjaste oblike (priporočam neodym-magnet)
  • 1x žica za slušalke z 1,8 jack vhodom
  • 1x lepilni trak
  • 1x škarje ali tapetni nož
  • 1x močno tekoče lepilo ali pištola za vroče tekoče lepilo
  • 1x A4 format papir


Nabava: Žico in magnet poskusite nabaviti v kaki tehnični trgovini. Papirnat krožnik, papir, lepilni trak, škarje in pištolo za tekoče lepilo dobite v vsaki pisarniški trgovini.

Žico z jack vhodom dobite v vsaki računalniški trgovini, priporočam jack-jack kabel (cca. 1€) in ga prerežete na pol, tako dobite 2 žice za 2 zvočnika. ;)



2



Vzamite A4 format papirja in iz njega po dolgem izrežite dva traka debeline magneta.



3

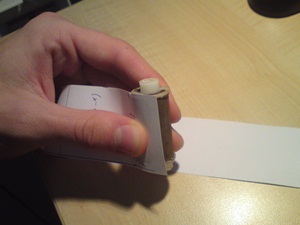

Ovijte prvi trak okoli močnega magneta in ga zlepite, pritrdite.



4

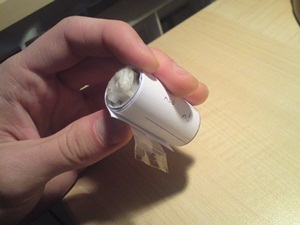

Ovijte še drug papirnat trak na magnet na prejšnji trak in zlepite tudi tega.






5

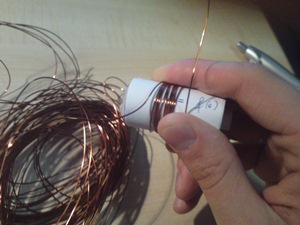

Na ovitje trakov na magnetu navijte tuljavo iz bakrene žice (naredite čim več ovojev).

Žica naj bo take debeline, da vam je ne bo problem ovijat. Obvezno pa mora imeti električno izolacijo! Brez izolacije boste uničili izvir glasbe (tj. računalnik, mobilni telefon)!!



6

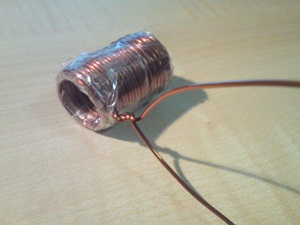

Konca tuljave zvijte skupaj in ju pritrdite. Tuljavo še oblepite jo z lepilnim trakom, za vsak slučaj, da ne razpade. (:



7

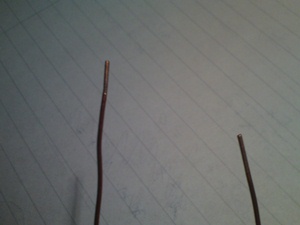

Na koncih tuljave, kjer boste pripeli žico z jack vhodom, ostrugajte izolacijo z žice, približno pol centimetra dolgo.

Za odstranjevanje priporočam klešče, škarje ali nož. Bodite pazljivi, da se ne poškodujete!



8



Odstranite magnet iz navitja papirjev.

Odstranite tudi prvo navitje papirnatega traku, zato da se bo lahko tuljava prosto gibala, da ne bo na tesno z magnetom.



9

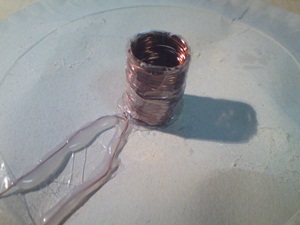

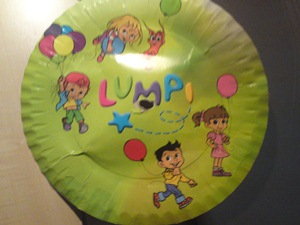

Tuljavo z  močnim tekočim lepilom zalepite na sredino krožnika, kozarca, koščka kartona,...

Uporabite domišljijo za membrano vašega zvočnika. Priporočljivo je tudi, da iz kartona izrežete krog iz katerega naredite stožec brez dna.



10

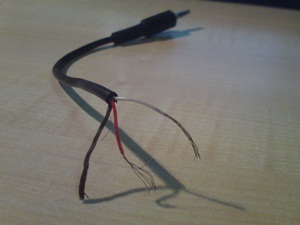

Vzamite jack žico, odstranite izolacijo (črno gumo okoli nje) in boste našli rdečo žičko, belo žičko in navitje okoli njiju.

Rdeča in bela sta zvok na desno in levo, navitje okoli pa je ničla. Rdečo in belo žičko še ostrugajte in ju zvijte skupaj.



11

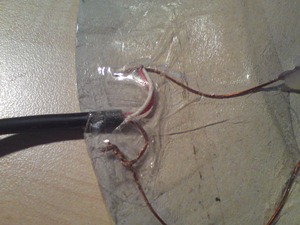

Rdečo in belo žičko zvijte na en konec tuljave, na drugega pa navijte ničlo.

Vse skupaj pritrdite z lepilnim trakom. Pazite, da se + in 0 ne bosta dotikala, da ne bo kratkega stika!



12

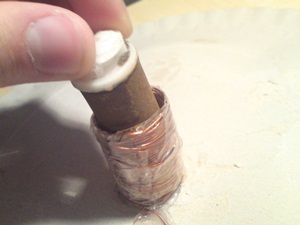

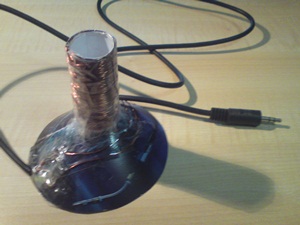

Vstavite magnet v tuljavo, priklopite jack kabel v močen izvor glasbe (ojačevalec) in predvajajte glasbo ter uživajte zvok iz zvočnikov za manj kot 2€!

Zvočnik lahko poskusite tudi na mobilnem telefonu ali računalniku, vendar ker zvočnik nima dodatnega napajanja, se bo glasba slišala zelo potiho.

Pazite tudi na to, da bo magnet čim bolj prosto gibljiv. Dodatno lahko pritrdite magnet na trdno podlago (primež), ostali del zvočnika pa pustite da se prosto giblje (skače) po magnetu.



13



Po dolgem času spet ena moja lekcija, upam da vam je všeč in da vam bo uspelo usposobiti zvočnik.

Če imate kakšna koli vprašanja ali probleme me kontaktirajte. :)

Se opravičujem za slabo kvaliteto slik ("mobilni fotoaparat"). Uživajte!



Komentiraj





7.2.2011, 9:30
Dobra lekcija ... 5/5
Sam predlagam da dručič z kšnim fotoaparatom sliki....




7.2.2011, 11:54
Super lekcija! Saj bi naredil pa nimam žice




8.2.2011, 13:16
Sej slike tudi niso tako slabe. Sam magnet še rabim pa bom lahko nardil zvočnik.




1.5.2011, 23:36
Zelo dobra lekcija, samo nekajkrat si za piko pozabil narediti presledek...

[Sta bili popravljeni dve napakici. Te pa prosim, da zaradi večje preglednosti napak take stvari sporočiš v temo Prijava napak v lekcijah. realife]
[Hvala, da si me spomnil]


spremenil: androgrizli (2.5.2011 ob 09.02.55)




25.2.2014, 20:26
živjo zanima me če ta zvočnik deluje 100%




26.2.2014, 14:28
To je princip kako deluje zvočnik. Če ga narediš tako kot je v navodilih ti bi moral delovati razn če nisi pri izdelavi česa zaj...




28.3.2014, 22:05
zanima me kok je debela žica,pa a je treba žico zelo zategnit na magnet???




28.3.2014, 22:22
si sam naredu to pa probu




29.3.2014, 12:27
Tanjša kot je žica bolje bo. Ne ni potrebno zelo zategniti.




30.3.2014, 20:17
drugače hvala za nasvet,jest imam eno žico ki ima premer 1mm in eno žico ki pa ima premer 5mm vendar se mi zdi tista žica ki ima premer 1mm pretanka sam je njena izolacija lak




30.3.2014, 20:21
pa če je telo zatenjeno bi useeno delovala zadeva




30.3.2014, 20:22
zelo*
