Osnove risanja v SolidWorks
Avtor: xnl.dac | Objavljeno: dne 6. april 2014, 12:04
  Spoznajte program, s katerim lahko narišete 3D predmete ali prostore. V tej lekciji bom pokazal osnove risanja v SolidWorks-u.


1

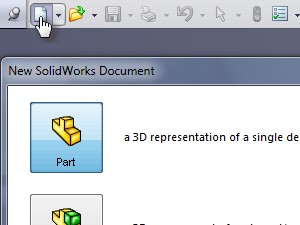

Odprite Solidworks in kliknite na ikono s praznim papirčkom.

Nato pa kliknite na part.


2

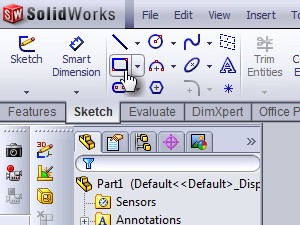

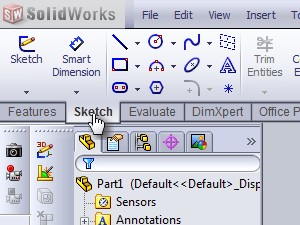

Izberite zavihek sketch, nato pa kliknite na ikono s kvadratom. (s tem boste narisali podlago)


3

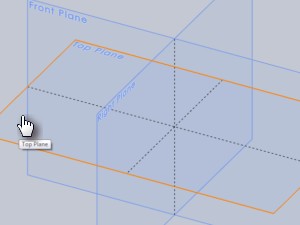

Izberite top plane.


4

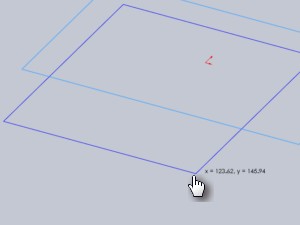

Na njej narišite podlago.





5

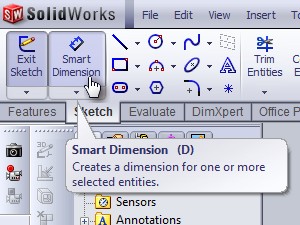

S klikom na smart dimension boste lahko pokotirali (določili mere) narisanemu liku.

Merska enota v tem programu je milimeter.


6

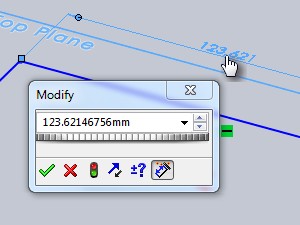

Kliknite na stranico, ki bi jo radi pokotirali in pomaknite miško malce stran, potem se enkrat kliknite.

Odpre se okno, v katerega vpišite točno mero za to stranico.

Kotirate lahko tudi razdaljo dveh predmetov; najprej kliknite na eno stranico, nato pa se na druko. Program bo avtomatsko narisal poščico za mero med njima.

Pusčice kotiranja se na končnem izdelku ne vidijo.


7

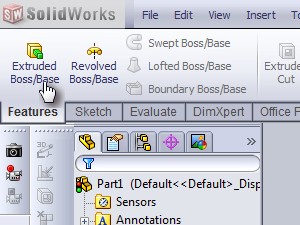

Ko imate narisan in označen željeni lik, izberite zavihek Features in kliknite extruded boss/base.


8

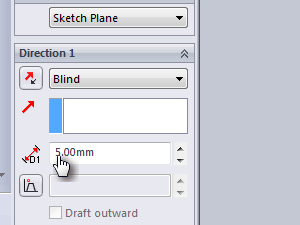

Na levi strani lahko nastavljate debelino narisanega telesa.


9

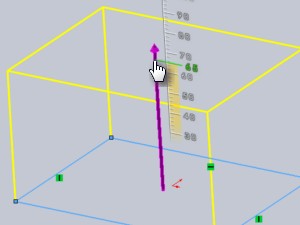

Lahko tudi z miško primete puščico v telesu in jo dvigate ali spuščate.


10

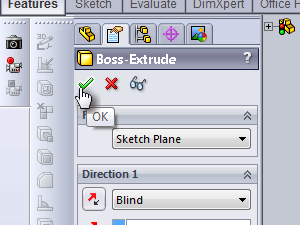

Ko končate, kliknite kljukico.

In telo se bo obarvalo sivo.


11

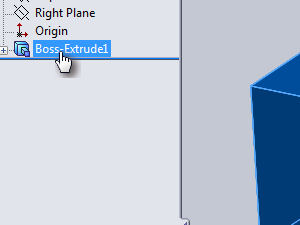

Ob levem robu se zapisujejejo vse poteze obdelave predmeta. Lahko jih preimenujete.

Zaenkrat je tam le ena, ker smo naredili samo eno potezo obdelave.


12

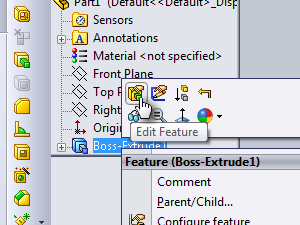

Če na potezo obdelave kliknete z desnim klikom, se odprejo možnosti za spreminjanje.

Kliknite Edit Feature, da spremenite debelino.

Okno in postopek urejanja si poglejte v točki 8 in 9.




13

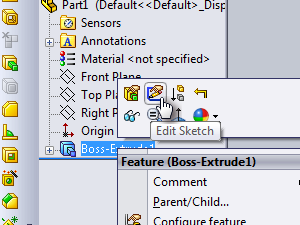

S pomočjo Edit Sketch uredite lik, iz katerega ste naredili telo. Torej začetno ploskev.

Ko kliknete Edit Sketch, se bo telo skrilo in mere lahko spreminjajate z orodjem za kotiranje: smart dimension, ki ha najdete v zavihku sketch.


14

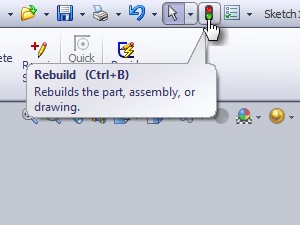

Ko končate z urejanjem, kliknite ikono semaforčka ali Ctrl+B.


15



Če želite narediti še eno telo, ki se drži prejšnjega, izberite zavihek sketch in si poglejte postopek risanja na točkah 1-5, le da izberite ploskev že narisanega telesa.

Potem ponovite postopek točk 7-10.


16

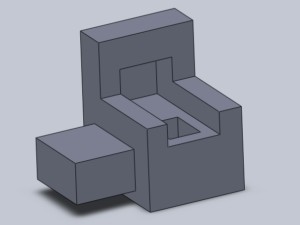

Če želite narediti luknjo, narišite lik na telo, kjer hočete da bo luknja. Kako narisati telo si poglejte na točkah 1-5.

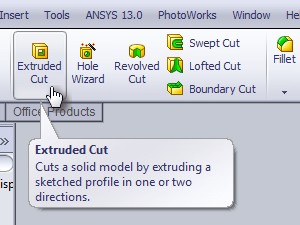

Nato odprite zavihek Features in kliknite na extruded cut.

Potem je enako kot pri točkah 7-10, le da poveste, kako globoka naj bo luknja.


17



To je to. Če koga zanima več o SolidWorks-u, naj napiše v komentar in bom naredil drugi del.

Sprememba barve, ostale fonkcije, sestavljanje več delov skupaj, izdelava realistične slike izdelka, snemanje filmčka v SolidWorksu...




Komentiraj





6.4.2014, 9:20

Dobra lekcija, čakam na nadaljevanje. Kaj pa kakšno oblikovanje obročev, polkrogel ipd, recimo, želim si oblikovati računalniško miško od začetka, katerokoli, saj potem se vse prilagaja (...sve su ostalo nianse...) Trenutno delam v Sketchupu, vendar je dobro poznati še kakšne programe. Predvsem zaradi 3D printanja.




6.4.2014, 10:27
ok, sem ze naredil drugi del in caka na potrditev, samo risanje miske je kar zakomplicirano, tako, da bom pokazal kako narisati skodelico. Se pa da s solidworksom tudi 3d printati.

spremenjeno: xnl.dac (6.4.2014, 19:28)




7.4.2014, 16:05

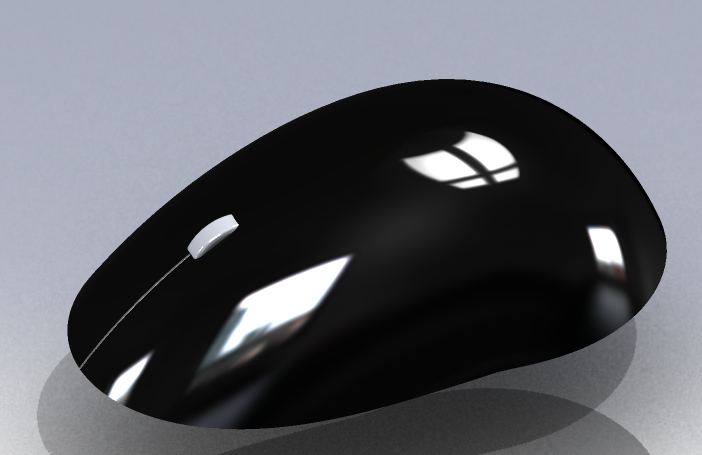

Naredil sem tudi misko ampak bi bilo teško prikazati v lekciji.





7.4.2014, 16:05

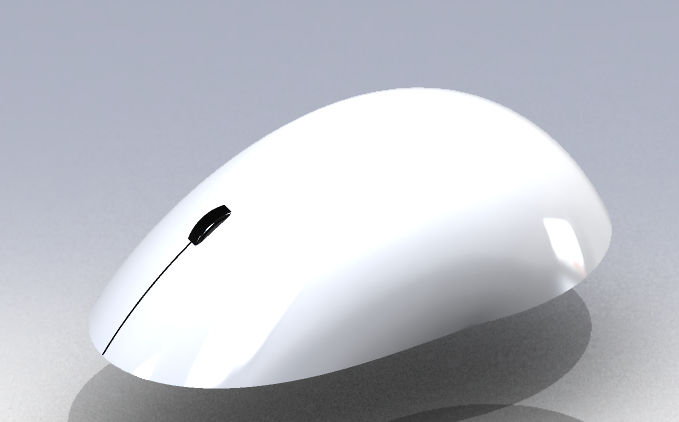

se bela verzija
