Risanje skodelice v SolidWorks-u

Delite vsebino na Facebooku
Delite vsebino na Twitterju
  Danes bom pokazal, kako v SolidWorks-u narisati skodelico in nanjo prilepiti svojo sliko.


1

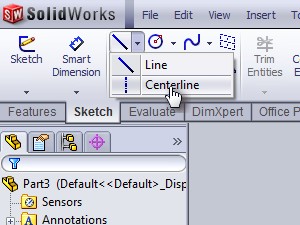

Odprite SolidWorks.

Izberite zavihek Sketch.

Izberite orodje Centerline (risanje črte).



2

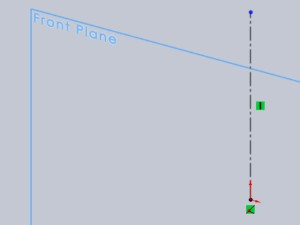

Izberite Front Plane.

Z orodjem Centerline iz sredine, ki je označena s 2 rdečima puščicama, potegnite navpičnico.



3

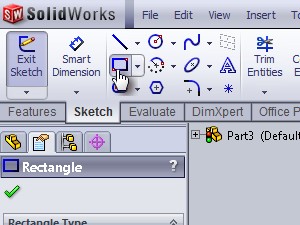

Izberite orodje Corner Rectangle (risanje pravokotnika).



4

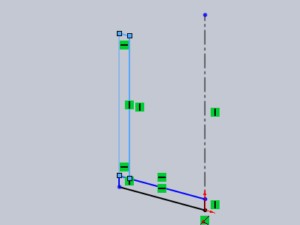

Iz dveh kvadratov narišite črko L, ki se dotika navpičnice.






5

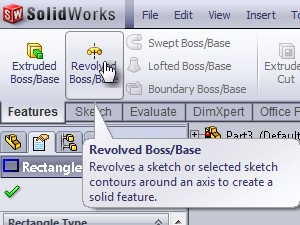

Izberite zavihek Features.

Izberite orodje Revolved Boss/Base (izdelava krožnega telesa).



6

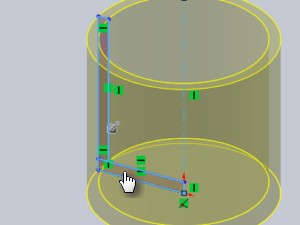

Kliknite na oba pravokotnika. Nato kliknite na kljukico levo zgoraj.



7

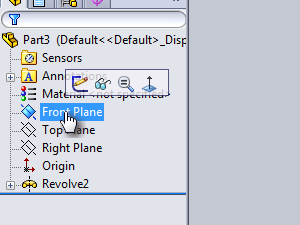

Na levi strani zaslona izberite Front Plane.



8

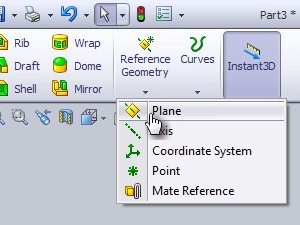

V zavihku Features poiščite Reference Geometry in kliknite Plane.



9

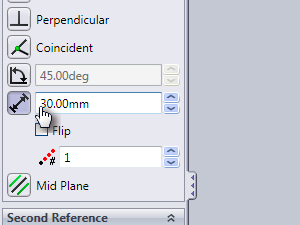

Oddaljenost nove Plane od Front Plane nastavite na dolžino spodnje ""stranice"" L minus 3mm oziroma tako, da bo nova Plane v steni skodelice.



10



Izgledati mora tako. Nato lkiknite kljukico.



11

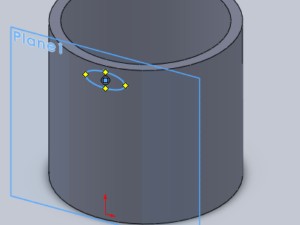

Izberite orodje Ellipse (risanje elipse), ki ga najdete v zvihku Sketch. Z njim narišite elipso na novo Plane.

Iz te elipse bomo kasneje potegnili ročaj.

Kliknite semaforček.



12

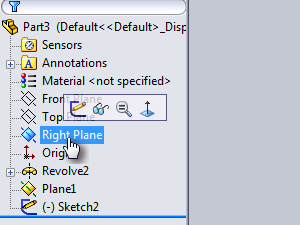

Izberite Right Plane.



13

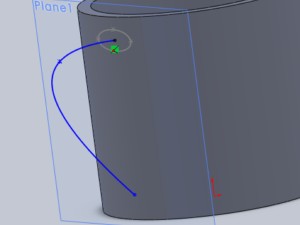

Na Right Plane narišite obliko ročaja, z orodjem Spline (risanje krivulje), ki ga najdete v zavihku Sketch.

En konec mora biti v sredini elipse, drugi pa na dnu skodelice in mali v skodelici.

Ko končate pritisnite semaforček.



14

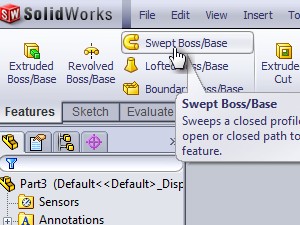

Izberite orodje Swept Boss/Base, ki ga najdete v zavihku Features.



15

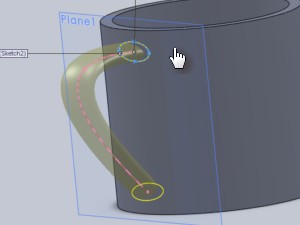

Z orodjem Swept Boss/Base kliknite najprej na elipso nato pa še na krivuljo.

Vse še potrdite s kljukico.



16

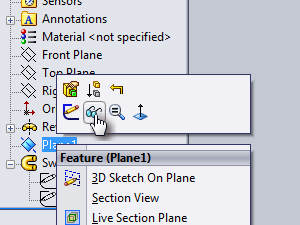

Z desnim klikom kliknite na Plane1 (nova Plane), nato pa kliknite na očala da jo skrijete.



17

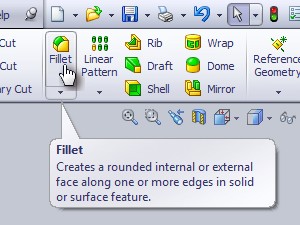

Izgerite orodje Filet, ki ga najdete v zavihku Features.

S tem orodjem označite vse robove, ki jih želite zaokrožiti.



18

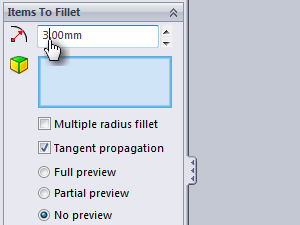

Nastavite radij zaokrožitve.

Če bo prevelik torej večji od debeline stene bo SolidWorks javil napako, tako, da začnite z manjšim številom.

Ko končate, kliknite kljukico.

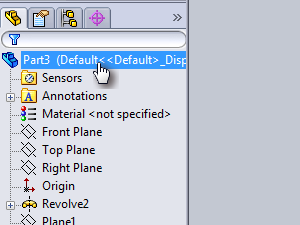

19

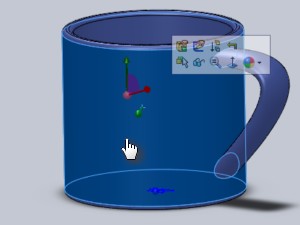

Izberite celo skodelico.



20

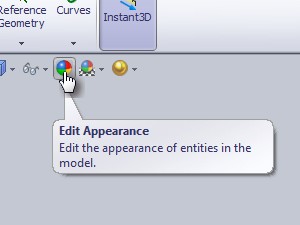

Kliknite na krogec s 4 barvami.



21

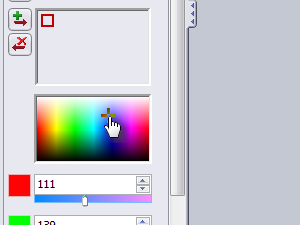

Izberite barvo skodelice. Nato kliknite kljukico in semaforček.



22



Kliknite na ploskev na katero bi radi prilepili sliko.

Nato spet kliknite krogec s 4 barvami. Na desni strani se odpre okno v katerem kliknite na texture.



23

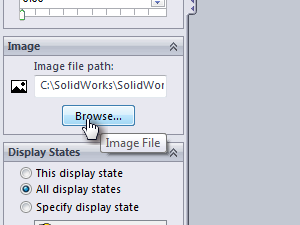

Kliknite Browse..., da poiščete sliko na računalniku.

Če želite sliko prilagajati, premikajte kvadrat, ki se pokaže na skodelici in z zavihkom mapping.



24

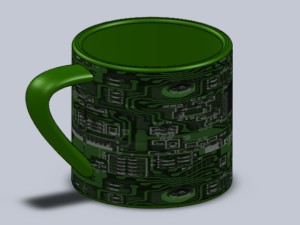

To je moj primer skodelice z elektroniko.

Upam, da vam je lekcija všeč. Če bi kdo rad izvedel še več, naj napiše komentar.



Komentiraj





9.4.2014, 18:22

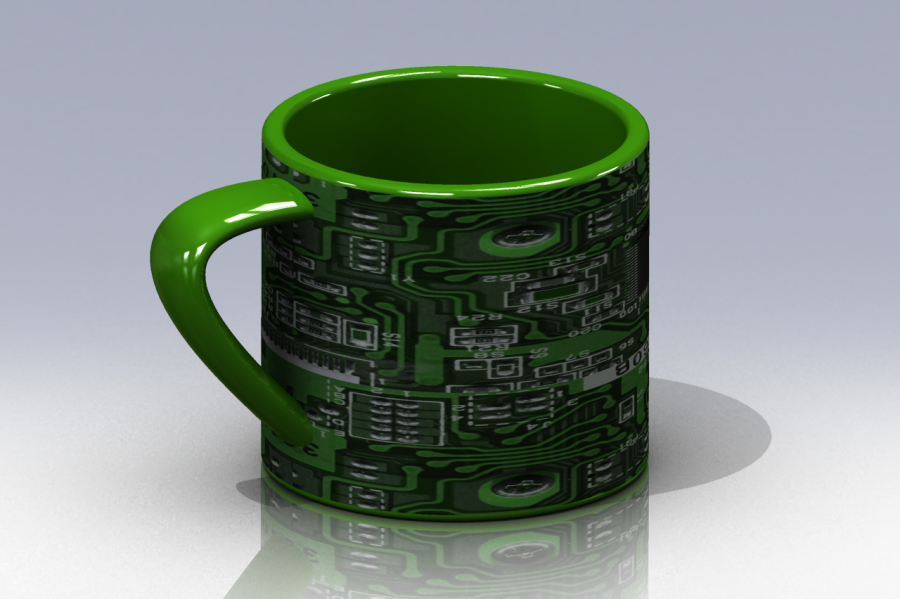

Še večja slika:





9.4.2014, 21:53
Krasno prikazano in izdelano:sicer nimam tega programa niti ga ne poznam,ampak vidim ,da ima krasne možnosti za izdelavo lepih kreacij! Kar tako naprej !

spremenjeno: Peter H. (10.4.2014, 17:37)




10.4.2014, 9:47
Res je dobra lekcija,lahko še kaj predstaviš.Nekaj pa me zanima,če se zmotiš,kako lahko to popraviš ali izbrišeš tisto zmoteno,sem vse poskušal,pa ne pridem gor,kako popravit.




10.4.2014, 13:22
lahko izbrišeš potezo obdelave. Klikni na na potezo obdelave, ki je na seznamu nato pa pritisni delete. Seznam je prikazan v 19 točki v tej lekciji.




10.4.2014, 17:20
aha,zdaj pa gre....hvala




10.4.2014, 19:14
Se nekaj lahko tudi kliknes puscico nazaj ali pa CTRL+Z (undo)
Puscica se nahaja na vrhu zaslona zraven semaforčka.


spremenjeno: xnl.dac (10.4.2014, 19:16)
