Kotiranje v SketchUp

Delite vsebino na Facebooku
Delite vsebino na Twitterju
  V tej lekciji se bomo naučili uporabljati orodje v programu SketchUp, ki nam omogoča kotiranje.


1



Najprej odpremo program SketchUp in na začetnem oknu pritisnemo tipko Start using SketchUp.

Ni nam treba izbrati template, ker smo ga izbrali že, ko smo prvič zagnali program.



2

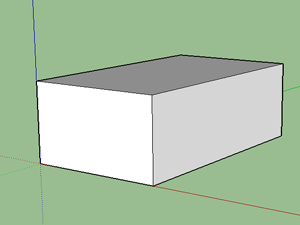

Sedaj ustvarimo enostaven kvader.

Če ne veste kako, si oglejte prejšnjo lekcijo.



3

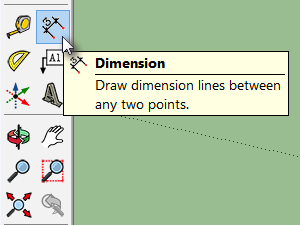

Potem pa izberimo orodje za kotiranje.



4

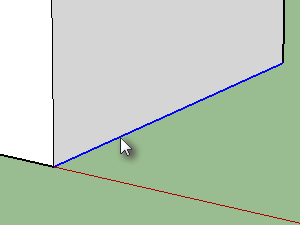

S tem orodjem lahko izberemo katero koli stranico na modelu, ki smo ga ustvarili. Tista stranica, ki je obravana modro je stranica, katero bomo izbrali s pritiskom na levi miškin gumb.

Jaz sem izbral stranico, ki jo vidite na sliki.






5

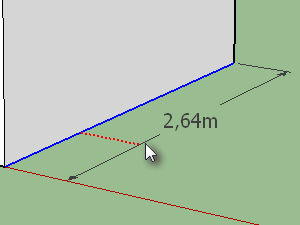

Ko izberemo stranico, ki jo želimo, se nam prikaže dolžina naše stranice.

Sedaj lahko poljubno izbiramo, kje hočemo napis imeti, lahko ga imamo spredaj ali...



6

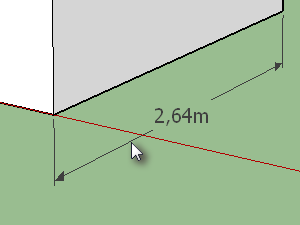

... spodaj.

Lahko bi ga imeli tudi zgoraj, vendar je tako bolj pregledno.



7

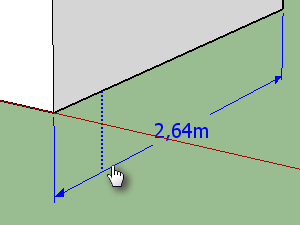

Ko smo kotiranje ustvarili, ga seveda lahko tudi premaknemo ali odstranimo.

Premaknemo ga tako, da pritisnimo na črto in jo premaknemo.



8



Vendar tako ne moremo spremeniti smeri, lahko pa jo spremenimo tako, da kotiranje odstranimo in nato ustvarimo znova.

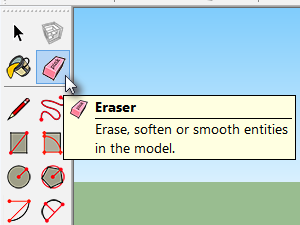

Najprej izberemo orodje za brisanje, tako imenovano "radirko".



9

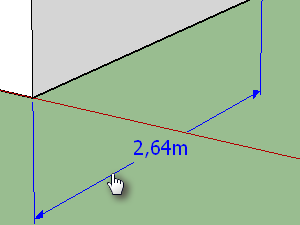

S tem orodjem sedaj pritisnemo na črto in ta...



10

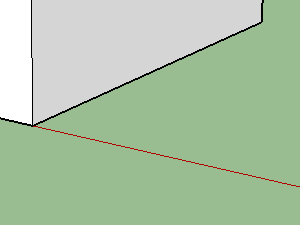

... se bo zbrisala.



11

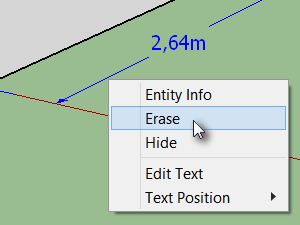

Lahko jo odstranimo tudi tako, da pritisnemo desni miškin klik, ko imamo miško na črti.

Če uporabimo to metodo za brisanje, imamo lahko izbrano katero koli orodje.

V meniju, ki pa se prikaže pa izmeremo Erase.



12



Seveda pa so količine pri kotiranje ponavadi napisane v mm, enot pa ni napisanih.

Tako da vam bo sedaj pokazal še, kako lahko odstranimo enote, ter dolžino zapišemo v mm.

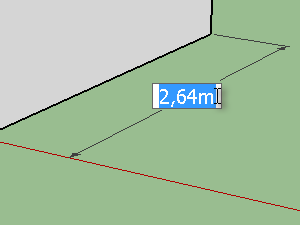

Najprej dvakrat kliknite na številko, da se vam odpre polje, ki ga vidite na sliki.



13

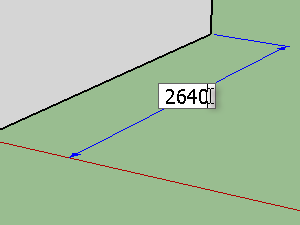

Ko se nam odpre to polje, vanj vpišemo številko, ki jo želimo.

Jaz sem odstranil tudi enoto.



14

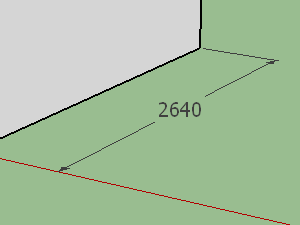

Sedaj pa pritisnite Enter in številka bo spremenjena.

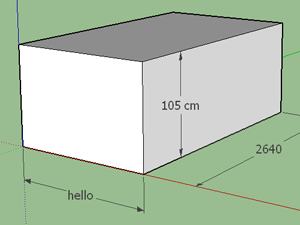

Namesto te številke lahko napišete kar koli, tekst, drugo številko...



15



To je vse, glede kotiranja.

Če pa imate kakšno težavo, pa lahko vprašate na forumu.
